Hvordan kobler du til kobberrørkoblinger for klimaanlegg?

For å koble til riktig kobberrørkoblinger for klimaanlegg , du må kutt røret rent, avgrad og rømme enden, sett den helt inn i koblingen, og enten blusse, lodde eller stram koblingen til produsentens spesifiserte dreiemoment — trykktest deretter skjøten før du fyller systemet med kjølemiddel. Å hoppe over noen av disse trinnene er den viktigste årsaken til kjølemiddellekkasjer, som reduserer systemets effektivitet, øker driftskostnadene og kan bryte miljøforskrifter. Seksjonene nedenfor går gjennom hvert trinn i detalj, slik at hver skjøt lages riktig første gang.

Forstå hva luftkondisjoneringskoblinger av kobberrør gjør

Kobberrørkoblinger for klimaanlegg er presisjonsfittings - produsert av messing ved bruk av CNC-dreiing og forseglingstestet før forsendelse - hvis eneste jobb er å danne en lekkasjesikker bane for kjølemiddel mellom komponentene. Et klimaanlegg med delt system som opererer ved et typisk lavsidetrykk på 0,5–0,9 MPa og et høysidetrykk på 1,5–2,5 MPa (verdier varierer etter kjølemiddeltype) setter hver skjøt under konstant mekanisk og termisk påkjenning. Koblinger må derfor tette mot både trykk og løsemiddelvirkning av kjølemiddeloljer.

Disse beslagene dekker et bredt spekter av sammenføyningsbehov:

• Kobling av kobberrør av samme diameter i et rett løp (koblinger og unions)
• Skjøte rør av forskjellige diametre hvor linjen setter overgangen mellom innendørs og utendørs enheter (redusere)
• Endring av retning i trange utstyrsrom eller vegggjennomføringer (albuer — 45° og 90°)
• Splitting av kjølemiddelstrøm til flere innendørsenheter i flerdelte systemer (tees og distributører)
• Muliggjør frakobling for service uten å ødelegge rørløpet (fakkelforbindelser og SAE fakkeladaptere)

Messinglegeringen som brukes i kvalitetskoblinger - vanligvis CuZn39Pb2 eller tilsvarende — gir korrosjonsmotstogen som trengs for å overleve tiår med kontakt med kjølemedier som R-22, R-410A, R-32 og R-134a, samt deres tilhørende smøreoljer.

Verktøy og materialer å forberede før du starter

Å komme til jobben med riktig verktøy forhindrer improvisasjon som skader koblinger og rørender. Følgende utstyr er nødvendig for en profesjonell installasjon:

• Rørkutter (ratchet-type eller roterende) — gir et firkantet, gratfritt kutt uten å deformere rørveggen. Hacksagskjæring er ikke akseptabelt for arbeid i kjølekvalitet.
• Rømmer og avgradingsverktøy — fjerner den interne graten som er igjen av kutteren; en grad så liten som 0,5 mm kan begrense strømmen og forårsake turbulens som eroderer koblingsboringen over tid.
• Avbrenningsverktøy og kjegle — nødvendig for alle fakkelforbindelser; en skikkelig flare gir en jevn, sprekkfri 45° kjegle som passer nøyaktig med koblingssetet.
• Momentnøkkel (10–80 N·m rekkevidde) — avgjørende for å stramme flaremuttere til spesifisert verdi uten overstramming, noe som splitter fakkelen.
• Rørbøyer — for å danne jevne bøyninger i kobberrøret før montering av tilkobling, unngå knekk som begrenser strømmen.
• Nitrogensylinder og regulator — for spyling og trykktesting etter tilkobling; tørr nitrogen kl 1,5× det maksimale driftstrykket er standard testmedium.
• Elektronisk lekkasjedetektor eller såpeløsning — for å bekrefte felles integritet før igangkjøring av systemet.
• Oksyacetylen- eller MAP-gasslykt med passende spiss — hvis loddebeslag av loddetype; nødvendig for kobber-til-messing skjøter.
• Kjølemiddelkompatibel gjengetetningsmiddel eller PTFE-tape — kun for NPT-gjengede kontakter; gjelder aldri for fakkelseter.

Trinn-for-trinn veiledning for kutting og klargjøring av kobberrøret

Riktig rørpreparering er grunnlaget for en lekkasjefri skjøt. Dårlig forberedelse står for en betydelig andel av felttilbakemeldinger i luftkondisjoneringsinstallasjoner.

Måling og merking

Mål den nødvendige rørlengden for å ta hensyn til innføringsdybden til koblingen - vanligvis 10–25 mm avhengig av kontaktstørrelse . Merk skjærepunktet tydelig med en filtpenn. Unngå å skrive med et skarpt verktøy, som kan knekke herdet kobber.

Kutte røret firkantet

Plasser den roterende kutteren på merket og stram bladet lett mot røret. Roter kutteren rundt røret, før bladet framover en kvart omdreining per omdreining . Overstramming av bladet i én omgang komprimerer og arbeidsherder rørenden, noe som gjør det vanskelig å avflassing. En riktig kuttet ende er vinkelrett på røraksen - ethvert vinkelavvik større enn 1° kompromitterer kontakten med flare sete.

Rømming og avgrading

Sett rømmen inn i den kuttede enden og roter den for å fjerne den innvendige graten helt. Etter rømming, pek rørenden nedover og bank forsiktig på den å løsne kobberspon før de kommer inn i systemet. Selv en enkelt metallbrikke som sitter fast i en ekspansjonsventil kan forårsake umiddelbar skade på kompressoren.

Rengjøring av røroverflaten

Tørk av utsiden av rørenden med en ren, tørr klut for å fjerne overflateoksidasjon, skjæreoljerester og støv. For loddede koblinger, slip rørenden lett med fin smergelduk over en lengde som tilsvarer muffedybden til beslaget, og tørk deretter av igjen. Ikke bruk klorerte løsemidler, som etterlater rester som angriper kjølemiddeltetningene.

Hvordan lage en riktig fakkeltilkobling

Flarekoblinger er den vanligste typen som brukes i boliger og lett-kommersiell delt systemklimaanlegg fordi de er fullt reversible - systemet kan kobles fra for service og kobles til igjen uten å bytte ut røret. En riktig utformet fakkel krever oppmerksomhet på hvert trinn.

Skyv på fakkelmutteren først

Før du danner fakkelen, skyv flaremutteren på røret med gjenget ende vendt bort fra rørenden . Dette er en av de vanligste feilene som gjøres av uerfarne teknikere - å oppdage at mutteren har blitt glemt etter at blusset allerede er dannet betyr å kutte røret og starte på nytt.

Stille inn riktig rørfremspring

Klem røret inn i fakkelblokken med rørenden som stikker ut over blokkflaten med mengden spesifisert for rørets ytre diameter. Typiske fremspringsverdier er:

Danner fakkelen

Skyv den utstrakte kjeglen frem med jevnt, jevnt trykk — ikke skynd deg med sluttfasene . Det ferdige blusset må være glatt, konsentrisk og fri for sprekker, sprekker eller rynker. En sprukket fakkel vil lekke umiddelbart; en rynket fakkel kan bestå en statisk trykktest, men mislykkes under termisk syklus i bruk. Påføring av en liten mengde kjølemiddelolje på kjeglen før fakling reduserer gnaging og gir en blankere, jevnere sitteoverflate.

Stram faklmutteren til moment

Trekk til forhåndsmutteren på koblingskroppen til du merker motstand, og bruk deretter to nøkler - en for å holde koblingskroppen stasjonær og en for å vri mutteren - for å unngå vridningsbelastning på røret. Bruk momentnøkkelen for å nå verdien i tabellen ovenfor. Bruk aldri selve røret som en spak for å forhindre at kontakten roterer; dette arbeidsherder og sprekker kobberet nær fakkelen.

Hvordan lage en riktig loddet (loddet) forbindelse

Loddede koblinger med fyllstoff av sølvlegering brukes til permanente skjøter i kommersielle systemer, rør med større diameter (vanligvis over 28 mm OD ), og enhver ledd utsatt for høy vibrasjon. Når den er utført riktig, er den loddede skjøten like sterk som hovedrørmaterialet og vil vare lenger enn utstyret den betjener.

Nitrogenspyling under lodding

Før du tenner brenneren, koble en tørr nitrogenmating til rørsystemet og etablere en flyt på 0,5–1,0 L/min gjennom røret som loddes. Nitrogen fortrenger oksygen inne i røret, og forhindrer dannelsen av kobberoksidbelegg (kobberoksid) på boreoverflaten. Oksydbelegg flaker av under igangkjøring, går med kjølemediet og kan blokkere ekspansjonsenheten i løpet av timer. Nitrogenspyling under lodding er et industristandardkrav, ikke et valgfritt trinn.

Påføring av fluks og oppvarming av skjøten

Påfør et tynt, jevnt lag med loddemiddel på rørenden og muffens indre av koblingen. Sett røret helt inn i koblingssokkelen. Rett fakkelflammen mot koblingskroppen og bunnen av stikkontakten , ikke påfyllingsstangen eller rørenden direkte. Varm opp fugen jevnt ved å bevege flammen i små sirkler til fluksen blir klar og kobberet lyser matt rødt - ca. 700–800 °C for lodding av sølvlegering.

Mating av fyllstaven

Fjern fakkelen kort og berør påfyllingsstangen av sølvlegering mot gapet mellom røret og koblingen ved muffemunningen. Hvis fugen har riktig temperatur, vil fyllstoffet være trukket inn i stikkontakten ved kapillærvirkning og fyll det ringformede gapet helt uten å måtte skyve eller tvinge det. En korrekt loddet skjøt bruker bare den mengden fyllstoff som trengs for å fylle sokkelen - overflødig fyllstoff som danner en perle ved sokkelmunningen indikerer for mye materiale eller overoppheting.

Avkjøling og rengjøring

La skjøten avkjøles naturlig i stille luft til den ikke lenger gløder. Ikke sluk med vann - rask avkjøling kan introdusere termiske spenningssprekker i koblingskroppen. Når den er avkjølt til under 50 °C , tørk av flussrester med en fuktig klut; fluss som er igjen på skjøten er mildt etsende og vil angripe kobberoverflaten over tid.

Koble til Push-Fit- og kompresjonskoblinger

Push-fit og kompresjonskoblinger utstyrt med kjølemiddelbestandige tetningsringer tilbyr et flammeløst alternativ til lodding for mindre rørstørrelser, noe som gjør dem egnet for bruk i okkuperte rom der åpen flamme ikke er tillatt. Tetningsringmaterialet - typisk EPDM eller NBR - er valgt for å være kompatibelt med både kjølemediet og dets smøreolje.

Innsettingsdybde og merking

Før du setter inn røret, marker ønsket innføringsdybde på rørets utside med en filtpenn. Dette merket skal vises på koplingskroppen etter full innsetting, og bekrefter at røret har nådd forseglingssonen. Et rør som bare er satt inn delvis, sitter ujevnt mot tetningen og vil lekke under trykk.

Krav til rørendes tilstand

Push-fit koblinger er spesielt følsomme for rørendes tilstand. Den ytre diameteren må være innenfor ±0,1 mm fra den nominelle verdien , må enden være helt firkantet, og det må ikke være noen grader, riper eller skåremerker på den ytre overflaten i forseglingssonen - vanligvis den første 25–40 mm fra rørenden. Selv en grunn langsgående ripe fra kutterbladet kan skape en lekkasjebane forbi tetningsringen.

Fullføre tilkoblingen

Påfør en tynn film med ren kjølemiddelolje (kompatibel med systemets smøremiddel) på rørenden i tetningssonen — dette reduserer innføringskraften og forhindrer at tetningsringen rulles eller kuttes under montering. Skyv røret godt inn i koblingen til dybdemerket er på linje med koblingsflaten; du skal føle et tydelig klikk eller motstand øke når røret låses i posisjon. Trekk lett tilbake for å bekrefte at røret er beholdt før det slippes.

Sammenligning av koblingstyper og når de skal brukes

Ved å velge riktig koblingstype for applikasjonen unngås både over-engineering (som kaster bort tid og kostnader) og under-engineering (som skaper pålitelighetsproblemer). Tabellen nedenfor oppsummerer hovedkontaktkategoriene, deres nøkkelegenskaper og anbefalte applikasjoner.

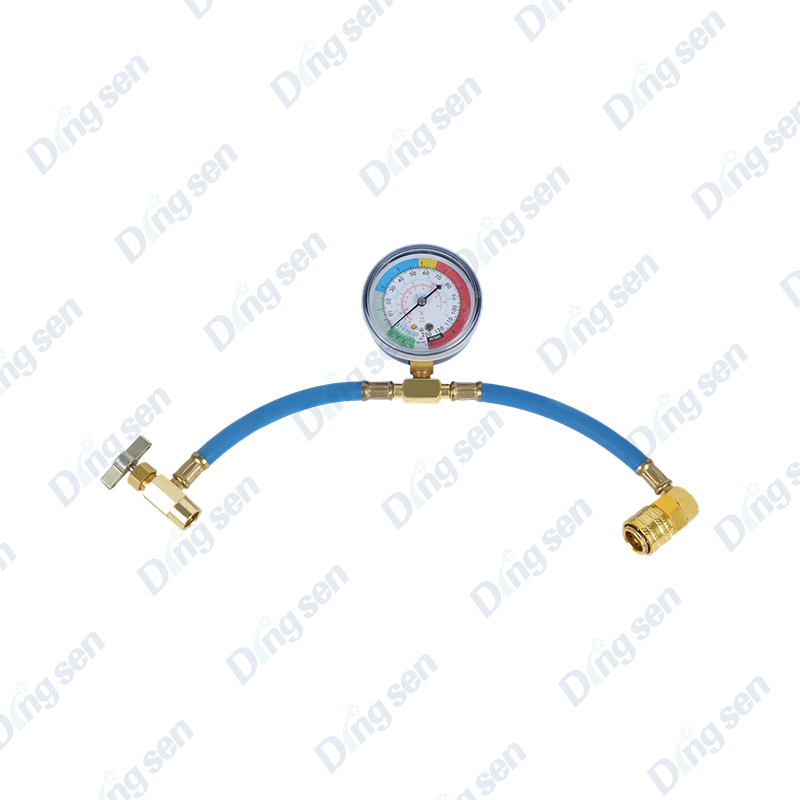

Trykktesting og lekkasjekontroll etter tilkobling

Ingen kjøleanlegg skal fylles med kjølemiddel før rørsystemet er trykktestet og bekreftet lekkasjefritt. En trykktest tar 15–30 minutter men kan forhindre timer med gjenvinning av kjølemiddel, lekkasjesporing og utskifting av komponenter senere.

Nitrogentrykktestprosedyre

1. Isoler systemet fra atmosfæren ved å stenge alle serviceventiler og lukke åpne porter.
2. Koble til en tørr nitrogensylinder med en regulator satt til testtrykket - vanligvis 1,5 MPa for R-410A-systemer and 2,0 MPa for R-32-systemer (verifiser alltid mot utstyrsprodusentens data).
3. Sett systemet sakte under trykk, pause kl 0,5 MPa for en foreløpig visuell inspeksjon før den økes til fullt testtrykk.
4. Hold ved testtrykk i minimum 24 timer for nye installasjoner, eller 1 time for reparasjonsarbeid på individuelle ledd, overvåking av testmåleren for eventuelt trykkfall.
5. Påfør en godkjent lekkasjedeteksjonsløsning på hver skjøt og undersøk for bobledannelse; en elektronisk halogenlekkasjedetektor kan også brukes for raskere oppmåling.
6. Ethvert trykkfall større enn 0,02 MPa over 1 time (korrigert for temperaturendringer) indikerer en lekkasje som må lokaliseres og utbedres før man fortsetter.

Vakuumtest før kjølemediet fylles

Etter å ha bestått trykktesten, må systemet evakueres for å fjerne fuktighet og ikke-kondenserbare gasser. En to-trinns vakuumpumpe skal oppnå et sluttvakuum på 500 mikron (0,067 kPa) eller lavere . Hold vakuumet i minst 30 minutter etter isolering av pumpen; enhver trykkøkning indikerer enten gjenværende fuktighet eller en lekkasje som nitrogentesten kan ha gått glipp av på grunn av dens retningsavhengige følsomhet.

Vanlige tilkoblingsfeil og hvordan du unngår dem

Selv erfarne teknikere gjør av og til feil under tidspress. Følgende er de hyppigst forekommende tilkoblingsfeilene, deres konsekvenser og hvordan du kan forhindre dem:

• Flare mutter glemt før fakling — fakkelen må kuttes av og reformeres etter at mutteren er glidd. Forebygging: følg en sjekkliste; bekreft at mutteren er på røret før du klemmer.
• Overstrammet flensmutter — deler flarekanten, og skaper en hårfestesprekk som lekker. Momentverdier er i beslagprodusentens datablad; bruk alltid en momentnøkkel i stedet for å estimere etter følelse.
• Kobberspon igjen i røret — gå til ekspansjonsventilen eller kompressoren og forårsake mekanisk skade i løpet av timer. Pek alltid den kuttede enden nedover etter opprømming og bank før montering.
• Lodding uten nitrogenspyling — oksidbelegg dannes inne i røret, brytes av under drift og blokkerer ekspansjonsanordningen. Nitrogenspyling er obligatorisk.
• Blanding av inkompatible kjølemedier og tetningsringmaterialer — R-32, for eksempel, krever tetningsringer vurdert for sitt høyere driftstrykk og forskjellige løsningsmiddelegenskaper sammenlignet med R-22. Tilpass alltid kontaktens tetningsringsspesifikasjon til systemets kjølemiddel.
• Påføring av PTFE-tape på flare seter — PTFE-tape er kun for koniske gjengeskjøter. Påført et fakkelsete forhindrer det metall-til-metall-kontakt og forbedrer ikke tetningen ; det skaper en ujevn sitteflate som forårsaker lekkasjer.
• Røret er ikke helt satt inn i push-fit-koblingen — tetningsringen går ikke riktig i inngrep ved delvis innføring. Merk røret med nødvendig innføringsdybde og bekreft at merket når koblingsflaten.

Isolering og beskyttelse av fullførte tilkoblinger

Når skjøtene er bekreftet lekkasjefrie og systemet er ladet, må kobberrøret og koblingene isoleres og beskyttes mot omgivelsene. Dette er ikke et kosmetisk trinn – det påvirker direkte energieffektiviteten og koblingens levetid.

Termisk isolasjon

Skumisolasjon med lukkede celler (vanligvis 9–13 mm veggtykkelse for sugeledninger ) påføres alle lavside kjølemiddelrør for å forhindre kondens på røroverflaten og minimere varmeøkningen. En uisolert sugeledning i et varmt, fuktig miljø kan få nok varme til redusere system COP med 5–15 % avhengig av linjelengde. Isolasjonen må strekke seg over koblingskroppen, ikke stoppe ved monteringskanten.

UV og mekanisk beskyttelse for utendørs løp

Eksponerte utendørs rørstrekninger bør dekkes inn i UV-bestandig kanal eller pakkes med en aluminiumsfoliebelagt tape over isolasjonen. Direkte sollys forringer skumisolasjonen inne 2–3 år av ubeskyttet utendørs eksponering, fjerning av termisk beskyttelse og kondensbeskyttelse fra koblingsområdet. Ved vegggjennomføringer, bruk egnet gjennomføring eller rørhylse for å hindre at den skarpe murkanten skjærer isolasjonen og blottlegger kobberet.

Vibrasjonsisolering

Kompressorvibrasjoner som overføres gjennom røret sliter ut fakkelskjøter over tid. Der røret kobles til utendørsenheten, må det gis minst 300–500 mm ustøttet fleksibelt rørløp før den første stive støtteklemmen for å absorbere vibrasjoner i stedet for å overføre den direkte til kontakten. Stive klips festet direkte til enhetshuset er en vanlig årsak til arbeidsherding og oppsprekking av kobberrør nær fakkelforbindelser.

Vedlikehold og periodisk inspeksjon av installerte kontakter

Selv korrekt installerte kontakter drar nytte av periodisk inspeksjon, spesielt i kommersielle systemer som kjører året rundt. En proaktiv vedlikeholdsplan fanger opp utviklingsproblemer før de blir kjølemiddeltap.

Anbefalte inspeksjonsartikler under rutinemessig systemservice (årlig eller i henhold til utstyrsprodusentens tidsplan):

• Inspiser alle tilgjengelige fakkelforbindelser og kompresjonsfittings for oljeflekker rundt mutteren - en oljeaktig rest ved en skjøt indikerer en langsom kjølemiddel-/oljelekkasje som ennå ikke har gitt et detekterbart trykktap.
• Kontroller at all isolasjon på koblingsdelene er intakt og tørr; komprimert eller vannmettet isolasjon bør skiftes ut.
• Trekk til fakkelmutrene på ethvert system som har opplevd betydelige termiske sykluser (temperatursvingninger større enn 30 °C på tvers av skjøten) — termisk ekspansjon og sammentrekning kan gradvis slappe av forspenningen på mutteren.
• Inspiser utendørs koblinger for tegn på ekstern korrosjon, spesielt i kyst- eller industrimiljøer der luftbårne klorider eller svovelforbindelser akselererer messingkorrosjon.
• Bruk en kalibrert elektronisk lekkasjedetektor i alle ledd årlig; detektorer som er følsomme for 5 g/år kuldemediumlekkasjehastighet vil identifisere utviklende lekkasjer i god tid før de påvirker systemytelsen.
