Hvordan sjekke om hurtigkobling for billuftkondisjonering fungerer som den skal?

For å sjekke om a hurtigkobling for bilklimaanlegg fungerer som det skal, inspiser den for fysisk skade, bekreft at låseklemmen sitter helt på plass, kontroller at det ikke er noen kjølemiddellekkasje, og test at koblingen kobles inn og frigjøres riktig . Hurtigkoblinger på AC-systemer for biler kobler høysiden og lavsidens kjølemiddelledninger til kompressoren, kondensatoren og fordamperen uten å kreve gjengede fittings. En defekt kobling kan forårsake tap av kjølemiddel, feil i AC-systemet eller – i alvorlige tilfeller – farlig høytrykksutslipp av kjølemiddel. De fleste kontroller kan utføres med grunnleggende verktøy, en kjølemiddellekkasjedetektor og et manifoldmålersett, og bør utføres når AC-systemet viser redusert kjøleytelse, uvanlige lyder eller synlige tegn på oljeforurensning nær armaturene.

Hvordan AC hurtigkoblinger fungerer og hvor de svikter

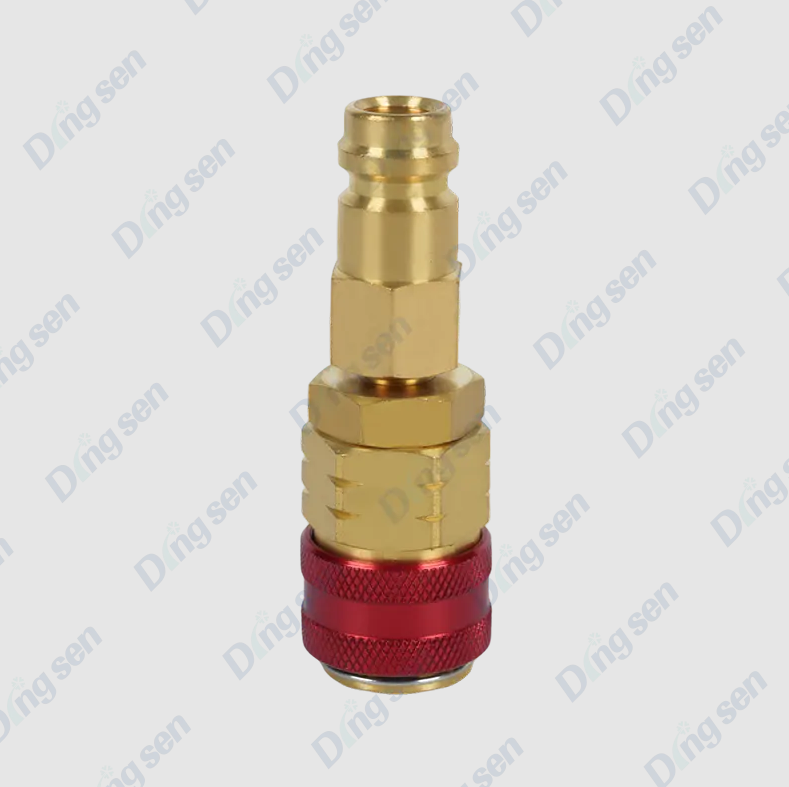

AC-hurtigkoblinger for biler bruker en fjærbelastet intern ventil og en ekstern låsering eller klips for å lage en forseglet, trykkklassifisert forbindelse mellom kjølemiddelledningene. Når hannkoblingen skyves inn i hunnkroppen, trykker den ned en intern ventil av Schrader-typen, slik at kjølemediet kan strømme. Låseklipsen klikker inn i et spor for å forhindre utilsiktet frakobling under trykk - vanligvis 15–30 bar på den høye siden og 2–5 bar på den lave siden av et standard R-134a eller R-1234yf system.

De vanligste feilpunktene er:

• Nedbrytning av O-ringtetningen — den interne O-ringen stivner, sprekker eller sveller over tid, slik at kjølemediet kan sive forbi tetningen.
• Skade eller tap av låseklips — en manglende, bøyd eller sprukket klips gjør at koblingen delvis løsner under systemtrykk.
• Kroppen sprekker eller deformeres – fysisk påvirkning, overstramming under installasjon eller langvarig termisk sykling kan sprekke koblingskroppen.
• Intern ventilfeil — En fast eller korrodert innvendig ventil kan ikke åpne helt, noe som begrenser kjølemiddelstrømmen og reduserer AC-ytelsen selv når koblingen ser ut til å være intakt eksternt.
• Forurensning — smuss, rusk eller fuktighet som kommer inn gjennom en frakoblet armatur kan skade ventilsetet og O-ringenes tetningsflater.


Sikkerhetsregler før inspeksjon av AC hurtigkoblinger

AC-kjølemiddelsystemer fungerer under betydelig trykk og inneholder kjemikalier som kan forårsake frostskader, øyeskade eller kvelning hvis de slippes ut plutselig. Før du starter noen inspeksjon eller praktisk testing, observer følgende forholdsregler:

• Bruk vernebriller og isolerte hansker til enhver tid når du arbeider i nærheten av trykksatte kjølemedieledninger.
• Koble aldri fra en hurtigkobling mens systemet er under trykk . Gjenvinn alltid kjølemediet med sertifisert gjenvinningsutstyr før du fjerner noen koblinger.
• Arbeid i en godt ventilert område . Kjølemiddeldamp er tyngre enn luft og fortrenger oksygen på gulvnivå.
• La motoren og AC-systemet til avkjøl i minst 15–20 minutter etter drift før håndtering av koblinger nær kompressoren eller kondensatoren, der temperaturene kan overstige 80°C.
• Merk at R-1234yf er lett brannfarlig (A2L-klassifisering) . Hold tennkilder borte fra arbeidsområdet når du inspiserer systemer fylt med dette kjølemediet.

Trinn-for-trinn visuell og fysisk inspeksjon

Begynn med en grundig visuell og manuell inspeksjon før du bruker diagnostiske instrumenter. Dette trinnet identifiserer de fleste åpenbare koblingsfeil og tar mindre enn fem minutter per kobling.

Se etter oljeflekker rundt kontakten

Kjølemiddelsystemer bruker PAG- eller POE-olje for å smøre kompressoren. Når kjølemiddel lekker forbi en koblingstetning, bærer det kompressorolje med seg og etterlater en mørk, fet rest eller oljeaktig film rundt koblingskroppen og på nærliggende slange- eller røroverflater. Selv en liten oljeflekk på størrelse med en mynt er en pålitelig indikator på en forseglingsfeil. Kontroller både koblingskroppen og en radius på 10–15 cm av området rundt slangen og braketten.

Inspiser låseklipsen

• Bekreft låseklips (holdering) er tilstede og helt satt inn inn i sporet rundt koblingskroppen. En korrekt plassert klips skal sitte i flukt med eller litt stolt av kontaktoverflaten - ikke vinklet, delvis satt inn eller mangler.
• Se etter sprekker, deformasjoner eller misfarging i klippet. Plastklips som har vært utsatt for langvarig varme (vanlig nær kompressoren) blir sprø og kan sprekke selv når de ser ut visuelt intakte.
• Forsøk forsiktig å trekk koblingen fra hverandre aksialt for hånd uten å slippe klippet. En riktig låst kontakt skal vises null aksial bevegelse . Enhver merkbar spalteåpning under håndkraft indikerer at klipsen ikke griper ordentlig inn i låsesporet.

Inspiser koblingskroppen

• Undersøk hele den ytre overflaten for sprekker, fliser eller hvitaktige belastningsmerker i plastkroppen. Vær spesielt oppmerksom på området rett bak låsesporet, som opplever høyest strekkspenning under trykksetting.
• Sjekk metalliske kontakter for korrosjon, gropdannelse eller gjengeskade på sitteflatene.
• Bekreft at kontakten er helt sittende — hannbeslaget skal settes inn til det punktet hvor låseklipsen klikker, uten noe synlig mellomrom mellom hann- og kvinnekroppen. En ufullstendig innsatt kobling er en svært vanlig årsak til sakte tap av kjølemiddel.

Metoder for oppdagelse av kjølemiddellekkasje

Visuell inspeksjon alene kan ikke bekrefte at en kobling er lekkasjefri under driftstrykk. Bruk en eller flere av følgende deteksjonsmetoder for å bekrefte forseglingens integritet.

Elektronisk lekkasjedetektor

En elektronisk kjølemiddellekkasjedetektor er den raskeste og mest følsomme metoden for å lokalisere kontaktlekkasjer. Oppvarmede diodedetektorer kan registrere kjølemiddelkonsentrasjoner så lave som 5 ppm (deler per million) , godt under terskelen som kan detekteres med en hvilken som helst annen ikke-laboratoriemetode. Med AC-systemet i gang og fullt trykksatt:

• Flytt detektorsonden sakte rundt hele omkretsen av kontakten i en avstand på 5–10 mm fra overflaten.
• Sjekk under kontakten - kjølemiddeldampene er tettere enn luft og vil samle seg i det laveste punktet nær lekkasjekilden.
• En hørbar alarm eller blinkende LED indikerer tilstedeværelse av kjølemiddel. Bekreft alarm triggers at the connector body itself , ikke fra en nærliggende kobling eller slangekobling, før du konkluderer med at koblingen er kilden.

UV-fluorescerende fargeinspeksjon

Mange AC-systemer for biler er forhåndsladet med UV-fluorescerende fargestoff, eller fargestoff kan injiseres ved hjelp av et fargeinjektorsett. Under en UV-lampe (svart lys) fluorescerer lekket fargestoff sterkt gulgrønt, og markerer nøyaktig lekkasjestedet på kontaktoverflaten. Denne metoden er spesielt nyttig for bekrefter hvilket spesifikt punkt på en kontakt som lekker — O-ringsetet, kroppssømmen eller låseklemmesonen.

Manifoldmåler trykkobservasjon

Koble et manifoldmålersett til serviceportene og registrer systemtrykket med motoren av og systemet ved omgivelsestemperatur. Som en generell referanse for et korrekt fungerende R-134a-system på 21°C omgivelsestemperatur , bør statisk trykk være ca 5–6 bar på både høy og lav side . Hvis det observerte trykket er betydelig under dette og systemet ikke har nylig blitt utført service, indikeres kjølemiddeltap gjennom en lekk kobling eller andre steder i systemet. Overvåk måleren for 5–10 minutter — en fallende trykkavlesning bekrefter en aktiv lekkasje.

Testing av koblings- og frigjøringsfunksjon

En kontakt som er fysisk intakt, men som ikke kobles inn eller frigjøres på riktig måte, vil enten ikke holde trykket eller skape problemer under service. Test innkoblings- og frigjøringsfunksjonen først etter at systemet er trygt trykkavlastet og kjølemediet gjenvunnet.

1. Test engasjement — skyv hannbeslaget inn i kvinnekroppen til du kjenner eller hører et tydelig klikk fra låseklipsen. Klikket må være positivt og tydelig. Et mykt, utydelig inngrep indikerer at klipsen ikke sitter i sporet, noe som betyr at kontakten ikke vil holde systemtrykket pålitelig.
2. Bekreft full sitteplass — etter inngrep, kontroller visuelt at hannbeslaget er i flukt med eller litt nedsenket i kvinnekroppens ansikt. Ethvert synlig gap mellom de to parende flatene indikerer ufullstendig innsetting.
3. Test aksial retensjon — påfør en fast håndkraftkraft aksialt på begge sider av den tilkoblede beslaget. Ingen separasjon eller bevegelse skal forekomme mens klippet er aktivert. Bevegelse indikerer slitt låsegeometri.
4. Testutgivelse — Betjen utløserverktøyet eller trykk ned utløserklaffene som designet for den spesifikke kontakttypen. Koblingen skal løsne jevnt og fullstendig med moderat håndkraft. Overdreven kraft som kreves for å frigjøre kan indikere en hoven O-ring, forurensning eller en deformert kroppsboring.
5. Inspiser O-ringen etter demontering — når den er adskilt, undersøk O-ringen på hannkoblingen for herding, sprekker, flate flekker eller ekstruderingsskader. En sunn O-ring bør være smidig, jevn rund og fri for overflatedefekter . Skift ut eventuell O-ring som ikke består denne inspeksjonen før montering.

Diagnostisk sammendrag: Symptomer, sannsynlige årsaker og handlinger

Når skal du erstatte en AC-hurtigkobling i stedet for å utføre service

Noen koblingsfeil kan løses ved å skifte ut O-ringen og sette inn beslaget på nytt. Andre krever fullstendig utskifting av kontakten. Bytt ut hele koblingsenheten – ikke bare O-ringen – under følgende forhold:

• Eventuell sprekk i koblingskroppen — sprukne plast- eller metallkropper kan ikke holde kjølemedietrykket trygt og må skiftes ut umiddelbart.
• Slitt eller deformert låsespor — hvis klemmen ikke lenger klikker positivt eller hannbeslaget beveger seg aksialt når den er låst, er kroppsgeometrien utenfor bruksgrensene.
• Fortsatt lekkasje etter utskifting av O-ring — hvis en ny O-ring av riktig størrelse fortsatt lekker, er tetningsflaten inne i koblingshullet skadet eller korrodert og vil ikke tette mot noen O-ring.
• Koblingsalder over 10 år eller 150 000 km — koblingskropper av plast og interne ventilfjærer brytes ned over tid uavhengig av synlig tilstand. I kjøretøyer med høy kjørelengde er proaktiv utskifting under større AC-service (utskifting av kompressor eller fordamper) kostnadseffektivt forebyggende vedlikehold.

Installer alltid nye O-ringer smurt med ren, systemkompatibel PAG- eller POE-olje når du setter sammen en AC-hurtigkobling. Aldri gjenbruk en O-ring som har vært under systemtrykk , selv om den ser uskadet ut — kompresjonssett fra tidligere sitteplasser betyr at den ikke vil tette like pålitelig som en ny ring.
