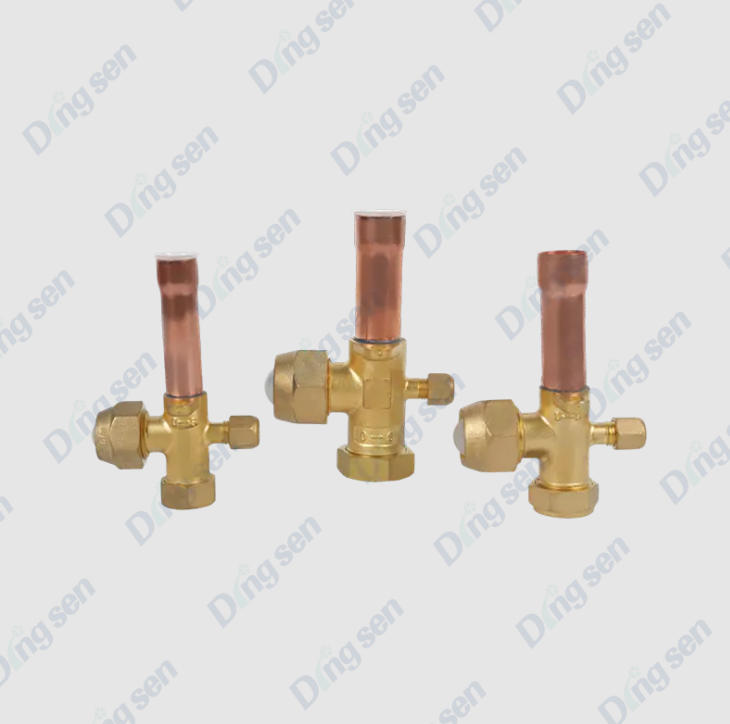

Hva er en treveisventil for klimaanlegg?

An klimaanlegg treveisventil , også kjent som en treveis reverseringsventil eller treveis distribusjonsventil, er en sentral kontrollkomponent i et klimaanlegg. Den brukes til å endre strømningsretningen til kjølemediet eller kjølt/varmt vann i rørene, og realisere systemets funksjoner for kjøling, oppvarming eller distribusjon av kjølt/varmt vann.

En treveisventil består typisk av et ventilhus, en ventilkjerne og en aktuator. Basert på væskebanen kan den deles inn i rett-gjennom-type og proporsjonal distribusjonstype. I moderne sentralklimaanlegg, viftekonvektorer og gulvvarmesystemer brukes ofte treveisventiler sammen med elektriske aktuatorer eller termostater for å oppnå automatisk styring og energisparende styring.

Hva er arbeidsprinsippet til en klimaanlegg treveisventil ?

An klimaanlegg treveisventil , også kjent som en treveis distribusjonsventil eller treveis reverseringsventil, brukes hovedsakelig til å regulere strømningsretningen til kjølemediet eller kjølt/varmt vann i et luftkondisjoneringssystem, og realisere vekslingen mellom kjøle- og varmefunksjoner eller distribusjon av kjølt/varmt vann. Dens arbeidsprinsipp er hovedsakelig avhengig av bevegelsen av ventilkjernen inne i ventilhuset for å endre væskebanen.

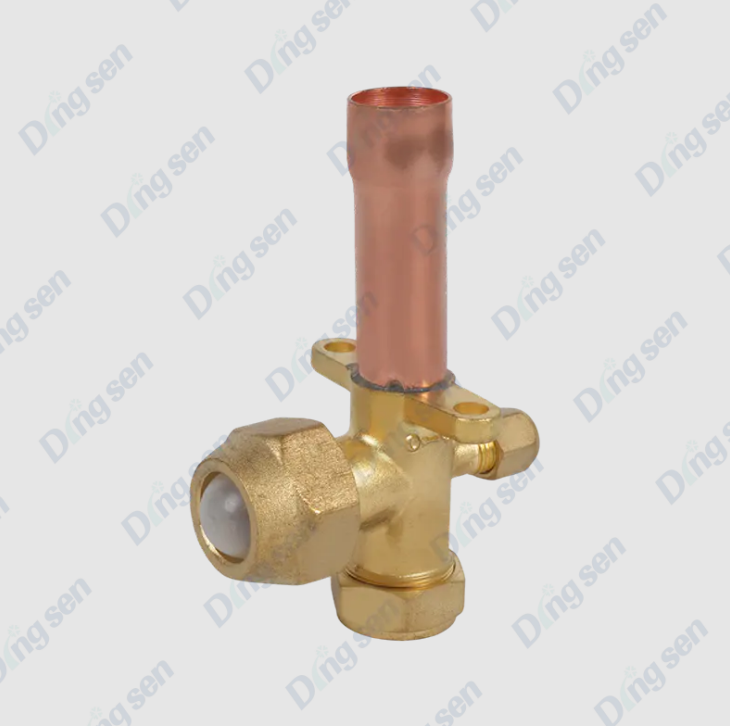

1. Strukturell sammensetning

En treveisventil består hovedsakelig av følgende deler:

• Ventilhus: Vanligvis laget av kobber, messing eller rustfritt stål, med tre tilkoblingsporter: ett innløp (vanligvis systeminntaket) og to uttak (som fører til henholdsvis forskjellige kretser eller utstyr).


• Ventilkjerne: Den bevegelige delen inne i ventilhuset, som kan rotere eller gli, brukes til å bytte væskestrømretningen.


• Aktuator: Inkluderer en manuell betjeningsspak eller en elektrisk/pneumatisk aktuator, som brukes til å drive ventilkjernebevegelsen for å oppnå bytte av strømningsretning.


• Tetninger: For eksempel gummiringer eller polytetrafluoretylen (PTFE) tetninger, som sikrer at ventilen ikke lekker under drift.



2. Driftsmoduser

Treveisventiler kan deles inn i manuelle og elektriske typer basert på deres kontrollmetode, med små forskjeller i driftsprinsipper:

(1) Manuell treveisventil

Ved å rotere håndtaket endres ventilkjerneposisjonen, slik at væsken i innløpsrøret kan strømme til ett av de to utløpene eller fordeles proporsjonalt.

Ventilkjernen har vanligvis to grunnleggende strukturer:

• L-type ventilkjerne: Bytter væsken til et enkelt utløp, og oppnår en "på/av"- eller byttefunksjon.


• T-type ventilkjerne: Tillater samtidig strømning gjennom begge utløpene, og fordeler strømmen i henhold til et visst forhold.



(2) Elektrisk treveisventil

Ventilkjernen drives av en elektrisk aktuator og kan motta temperaturkontrollsignaler eller kontrollerkommandoer for å oppnå automatisk justering.

Aktuatoren roterer ventilkjernen, og endrer væskestrømningsretningen eller distribusjonsforholdet.

Den kan kobles til et temperaturkontrollsystem for å oppnå lastregulering eller energisparende kontroll.

3. Væskedistribusjonsprinsipp

Rett gjennom veksling (L-type ventilkjerne): Når ventilkjernen roterer til en viss vinkel, kan væsken bare strømme fra innløpet til det angitte utløpet, og det andre utløpet er stengt.

Proporsjonal fordeling (T-type ventilkjerne): Rotasjonsvinkelen til ventilkjernen styrer åpningsstørrelsen til de to utløpene, og oppnår dermed proporsjonal fordeling av varmt og kaldt vann for å sikre stabil systemdrift.

Ventilkjerneposisjonen bestemmes vanligvis av en termostat, kontroller eller manuell justering, noe som muliggjør presis strømningsregulering for å oppnå komfortabel temperaturkontroll og energisparing.

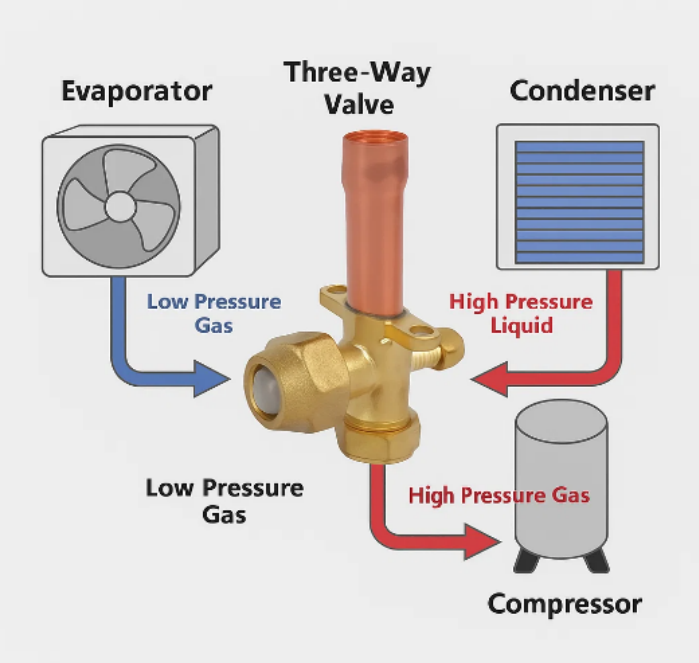

4. Driftsdiagram

Når systemet trenger oppvarming, roterer ventilkjernen for å åpne utløp A og lukke utløp B, slik at varmt vann eller varmt kjølemedium kan strømme til varmeutstyret.

Når systemet trenger kjøling, roterer ventilkjernen for å åpne utløp B og lukke utløp A, slik at kaldt vann eller kaldt kjølemiddel kan strømme til kjøleutstyret.

I noen proporsjonal distribusjonsapplikasjoner kan ventilkjernen delvis åpne uttak A og B for å oppnå varm- og kaldtvannsblanding eller strømningsfordeling.

5. Funksjoner og fordeler

Fleksibel kontroll: Strømningsretningen kan justeres manuelt eller automatisk for å tilpasses ulike belastningskrav.

Energieffektivitet: Nøyaktig strømningskontroll gjennom proporsjonal fordeling reduserer energisvinn.

Enkel installasjon: Kompakt struktur, kan kobles direkte til luftkondisjoneringssystemets rør.

Systembeskyttelse: Forhindrer tilbakestrømning og systempåvirkning, og sikrer stabil drift av utstyret.

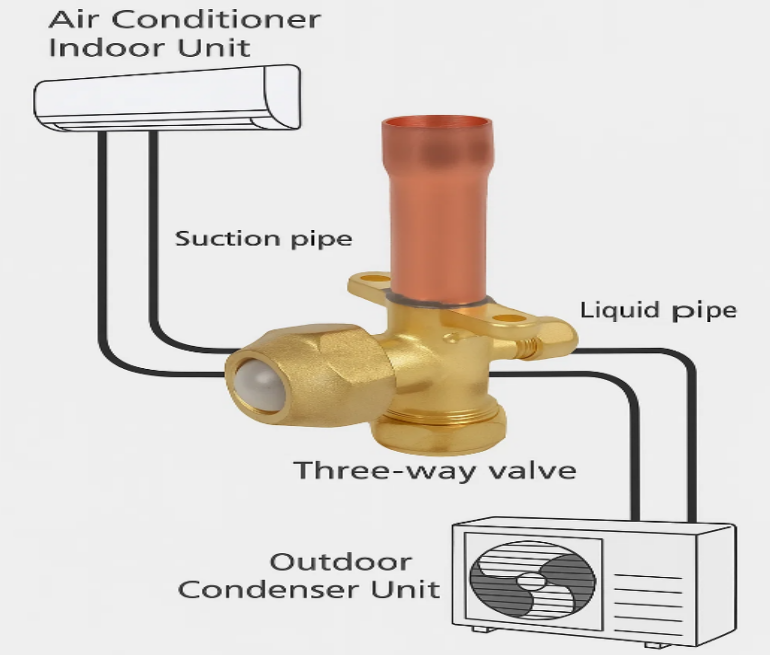

Hvilke typer klimaanlegg er klimaanlegg treveisventils vanligvis brukt i?

Treveisventiler for klimaanlegg er mye brukt i moderne luftkondisjoneringssystemer, først og fremst for å kontrollere strømningsretningen til kjølemediet eller kjølt/varmt vann, for å oppnå bytte av kjøling/varme, strømningsfordeling og systembelastningsregulering. Påføringsegenskapene deres varierer litt avhengig av systemtypen.

1. Sentrale klimaanlegg

Bruksscenarier: Vann- eller klimaanlegg i store kommersielle bygninger, kontorbygg, hoteller, kjøpesentre, etc.

Funksjoner:

• Regulerer strømmen av kjølt/varmt vann til forskjellige terminalenheter (som viftekonvektorer eller luftbehandlingsenheter).


• Bytter strømmen av vann eller kjølemiddel under bytte av kjøle-/varmemodus.


• Fungerer sammen med termostater eller bygningsstyringssystemer (BMS) for å oppnå automatisk styring og energisparende drift.



Fordeler: Den kan sentralstyre flere terminalenheter, noe som sikrer systemstabilitet og komfort.

2. Fan Coil Unit (FCU) terminalsystem

Bruksscenarier: Kontorer, konferanserom, sykehusavdelinger, hotellrom, etc.

Funksjon:

• Styrer strømmen av kaldt eller varmt vann inn i viftekonvektoren for å regulere innetemperaturen.
• Med en elektrisk aktuator kan den automatisk fordele vannstrømmen basert på romtemperaturkontrollsignaler.



Fordeler: Tillater uavhengig temperaturjustering for hvert rom eller område, noe som forbedrer komforten og energieffektiviteten.

3. Gulvvarmesystem (Strålende gulvvarme)

Bruksscenarier: Boligbygg, villaer, offentlige bygninger og andre steder som bruker vannbasert gulvvarme.

Funksjon:

• Fordeler varmtvann til gulvvarmerør i ulike soner for å oppnå soneoppvarming.
• Kombinert med en termostat muliggjør den automatisk innetemperaturregulering.



Fordeler: Oppnår komfortabel romtemperaturkontroll gjennom presis fordeling av varmtvannsstrømmen samtidig som du sparer energi.

4. Multi-Split klimaanlegg (VRF/VRV)

Bruksscenarier: Middels til store kommersielle komplekser, kontorbygg og andre steder som krever multi-split klimaanlegg.

Funksjon:

• Styrer strømmen av kjølemedium til innendørsenheten eller varmegjenvinningsenheten når du bytter mellom kjøle- og varmemodus.
• Jobber med systemkontrolleren for å oppnå uavhengig temperaturkontroll og energisparende styring i flere soner.



Fordeler: Sikrer effektiv drift av multi-split systemer og forbedrer innendørs komfort.

5. Varmepumpesystem

Bruksscenarier: Bolig eller kommersielle luft-/grunnvarmepumpesystemer.

Funksjon:

• Realiserer vekslingen mellom varme- og kjølemoduser, endrer strømningsretningen til kjølemediet eller vann.
• Jobber med automatiske kontrollsystemer for å forbedre energieffektiviteten.



Fordeler: Oppnår kjøle- og varmesirkulasjon og energisparende styring gjennom treveis ventilveksling.

Hva er forskjellene mellom en elektrisk treveisventil og en manuell treveisventil?

Treveisventiler for klimaanlegg kan deles inn i manuelle treveisventiler og elektriske treveisventiler basert på deres kontrollmetode. De varierer betydelig i drift, applikasjonsscenarier og systemytelse.

1. Egenskaper til en manuell treveisventil

Enkel struktur: Består vanligvis av et ventilhus og et håndtak, uten elektriske komponenter.

Fleksibel drift: Egnet for små systemer eller scenarier der hyppig veksling ikke er nødvendig.

Lave kostnader og enkelt vedlikehold: Krever ingen strømforsyning eller kontrollsignal, noe som resulterer i høy pålitelighet.

Begrensninger: Kan ikke oppnå fjernkontroll eller automatisert justering; justeringsnøyaktigheten påvirkes av menneskelig inngripen.

2. Egenskaper til en elektrisk treveisventil

Automatisert kontroll: Drevet av en elektrisk aktuator, kan den motta signaler fra en termostat eller systemkontroll.

Høypresisjonsjustering: Kan oppnå 0-100 % proporsjonal strømningsfordeling, tilpasset lastendringer.

Energisparing og høy effektivitet: Kombinert med et intelligent kontrollsystem kan det justere vannstrømmen eller kjølemediets strømningsretning i henhold til faktiske behov, noe som reduserer energiforbruket.

Installasjon og vedlikehold: Krever strømforsyning og regelmessig aktuatorinspeksjon; vedlikehold er mer komplekst enn manuelle ventiler.

Brede bruksområder: Egnet for sentrale klimaanlegg, viftekonvektorer, flerdelte systemer, gulvvarmesystemer og andre scenarier som krever automatisk justering.

Hvilke parametere bør vurderes når du velger en treveisventil?

1. Ventilens nominelle diameter: Ventilens nominelle diameter er den mest grunnleggende parameteren når du velger en treveisventil, da den bestemmer samsvaret mellom ventilen og røret. En diameter som er for liten vil resultere i overdreven strømningsmotstand, som påvirker systemtrykket og vannforsyningen eller kjølekapasiteten til terminalutstyr; en diameter som er for stor vil øke kostnader og plassbeslag, og kan føre til unøyaktig strømningsregulering. Vanligvis bør den passende ventilens nominelle diameter velges basert på systemdesignets strømningshastighet og rørdiameter for å sikre jevn systemdrift.

2. Flytegenskaper og CV-verdi: Strømningskapasiteten til en treveisventil uttrykkes vanligvis ved dens Cv-verdi, som er strømningshastigheten per trykkenhet. Riktig valg av Cv-verdi sikrer at ventilåpningen samsvarer med systemets strømningshastighet, og oppnår dermed presis kontroll. For proporsjonale reguleringsventiler (som T-type ventiler) bør strømningskurven være så stabil som mulig for å sikre jevn fordeling av varmt og kaldt vann eller kjølemiddel, og unngå temperatursvingninger eller ustabilitet i systemet.

3. Ventilmateriale: Ventilmaterialet påvirker direkte korrosjonsmotstand, trykkmotstand og levetid. Vanlige ventilhusmaterialer inkluderer kobber, messing, rustfritt stål og plast (som PVC eller PP). Kobber- eller messingventiler brukes ofte i vannsystemer, mens ventiler i rustfritt stål er egnet for systemer med høye krav til korrosjonsbestandighet eller kjemiske medier. Plastventiler er egnet for lavtemperatur- eller små vannsystemer. Materialvalg bør være basert på et rimelig samsvar mellom medietype, temperatur og systemkrav.

4. Trykkvurdering: Trykkklassifiseringen til en treveisventil refererer til det maksimale arbeidstrykket ventilen tåler. Når du velger, sørg for at ventilens nominelle trykk er høyere enn systemets maksimale arbeidstrykk for å unngå lekkasje eller skade. I høytrykkskjølesystemer eller industrielle luftkondisjoneringssystemer bør høytrykksventiler velges for å sikre langsiktig sikker drift.

5. Kontrollmetode: Treveisventiler kan styres manuelt eller elektrisk. Manuelle ventiler er egnet for små systemer eller scenarier der hyppige justeringer ikke er nødvendig; de er enkle å betjene og lave kostnader. Elektriske ventiler, drevet av en aktuator, muliggjør fjernkontroll og automatisert justering. De er egnet for sentralluftkondisjonering, viftekonvektorer, flerdelte systemer og gulvvarmesystemer, og kan brukes med termostater eller bygningsstyringssystemer for å forbedre systemkomforten og energieffektiviteten.

Forholdsregler for installasjon av treveisventiler

1. Bekreft ventilmodell og spesifikasjoner: Før installasjon, kontroller nøye at treveisventilens modell, diameter, ventilkjernetype, materiale og kontrollmetode samsvarer med systemdesignkravene. Feil modeller eller diametre kan føre til utilstrekkelig strømning, økt systemtrykktap eller manglende oppnåelse av den nødvendige strømningsretningen.

2. Kontroller ventilintegritet: Før installasjon, sjekk ventilen for riper, sprekker, skadede tetninger eller ventilkjerner som har satt seg fast under transport. Bytt ut eller reparer eventuelle uregelmessigheter umiddelbart for å forhindre lekkasjer eller funksjonsfeil under drift av systemet.

3. Hold rørledningene rene: Før installasjon, rengjør rørene for sveiseslagg, urenheter, olje osv. for å forhindre at fremmedlegemer kommer inn i ventilen og forårsaker at ventilkjernen setter seg fast eller dårlig tetting. For kaldt- eller varmtvannsanlegg bør rørene rengjøres før ventilinstallasjon.

4. Markeringer for installasjonsretning og strømningsretning: Treveisventiler har vanligvis tydelige strømningsretningsmarkeringer (piler eller "A/B" utløpsmarkeringer). Under installasjonen må ventilen installeres riktig i henhold til den beregnede strømningsretningen. Feil installasjonsorientering kan føre til at ventiler ikke fungerer, ikke klarer å bytte eller fordele strømningen på riktig måte, og til og med skade ventilkjernen og tetningene.

5. Sørg for ventilkoaksialitet med rørledning: Under installasjonen, sørg for at ventilens akse er på linje med rørledningen for å unngå ujevn belastning på ventilhuset. Feiljustering eller tvungen tilkobling kan skade ventiltetninger, forårsake fastkjøring av ventilkjerne eller lekkasjer ved grensesnittet.

6. Grensesnittforsegling og stramming: Gjengede grensesnitt: Bruk forseglingstape eller tetningsmiddel for å unngå overstramming og forårsake deformasjon av ventilhuset. Flensede grensesnitt: Stram boltene jevnt for å forhindre spenningskonsentrasjon og lekkasje. Sveisede grensesnitt: Vær oppmerksom på sveisetemperatur og plassering for å forhindre at sveiseslagg kommer inn i ventilen.

7. Unngå direkte stress eller vibrasjoner: Etter installasjon, unngå direkte påføring av rørstrekk eller vibrasjoner på ventilhuset. Bruk støtter eller rørledningsfester for å redusere stress og forlenge ventilens levetid.

8. Elektriske tilkoblinger for elektriske treveisventiler: For elektriske treveisventiler skal ledningene kobles riktig i henhold til bruksanvisningen, og sikre godt styresignal, strømforsyningsspenning og jording. Etter installasjon, kontroller aktuatorens funksjon for å sikre at den fungerer korrekt, og unngå ledningsfeil som kan forhindre at ventilen justeres automatisk.

9. Installasjonssted og vedlikeholdsrom: Treveisventilen bør installeres på et sted som letter drift, inspeksjon og vedlikehold. Sørg for at ventilstammen eller aktuatoren kan fungere fritt og etterlater tilstrekkelig plass for fremtidig vedlikehold eller utskifting.

10. Igangsetting av systemet etter installasjon: Etter installasjon, utfør en manuell eller elektrisk testkjøring på ventilen for å kontrollere koblingen, strømningsfordelingen og tetningsytelsen. Hvis det oppdages unormaliteter, juster eller skift ut ventilen umiddelbart for å sikre sikker og stabil drift etter oppstart av systemet.

Den klimaanlegg treveisventil er en sentral kontrollkomponent i luftkondisjoneringssystemer, primært brukt til å regulere strømmen av kjølemiddel eller kjølt/varmt vann, oppnå veksling mellom kjøling og oppvarming, og distribuere kjølt/varmt vann. Den endrer væskebanen gjennom bevegelsen til ventilkjernen og kan betjenes manuelt eller automatisk med en elektrisk aktuator. Treveisventiler er mye brukt i sentralluftkondisjonering, viftekonvektorer, gulvvarme, flerdelte systemer og varmepumpesystemer, noe som forbedrer systemkomfort, energieffektivitet og driftsstabilitet. Riktig valg, korrekt installasjon og regelmessig vedlikehold er avgjørende for å sikre langsiktig pålitelig drift av treveisventilen.
